วิธีการวัดตลับลูกปืนสแตนเลส?

การวัดตลับลูกปืนสเตนเลสสตีลอย่างแม่นยำเป็นสิ่งสำคัญอย่างยิ่งในการทำให้มั่นใจได้ถึงความพอดี ประสิทธิภาพ และอายุการใช้งานที่ยาวนานในการใช้งานต่างๆ ในฐานะซัพพลายเออร์ตลับลูกปืนสแตนเลสที่เชื่อถือได้ เราเข้าใจถึงความสำคัญของการวัดที่แม่นยำ ในบล็อกนี้ เราจะแนะนำคุณตลอดกระบวนการวัดตลับลูกปืนสแตนเลส ซึ่งครอบคลุมขนาดหลักและเครื่องมือที่จำเป็น

เหตุใดการวัดที่แม่นยำจึงมีความสำคัญ

ก่อนที่จะเจาะลึกกระบวนการวัด จำเป็นต้องทำความเข้าใจว่าเหตุใดการวัดที่แม่นยำจึงมีความสำคัญมาก ตลับลูกปืนสแตนเลสถูกนำมาใช้ในอุตสาหกรรมหลากหลายประเภท ตั้งแต่ยานยนต์ไปจนถึงการบินและอวกาศ และแม้แต่ในเครื่องใช้ในครัวเรือน ตลับลูกปืนที่ไม่ได้วัดอย่างถูกต้องอาจทำให้เกิดปัญหามากมาย รวมถึงการสึกหรอก่อนเวลาอันควร แรงเสียดทานที่เพิ่มขึ้น และแม้กระทั่งระบบขัดข้อง

ตลับลูกปืนที่วัดอย่างเหมาะสมช่วยให้มั่นใจได้ว่าจะพอดีพอดีภายในตัวเรือนและบนเพลา ซึ่งจะช่วยลดการสั่นสะเทือนและเสียงรบกวน สิ่งนี้ไม่เพียงปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์ แต่ยังยืดอายุการใช้งานของตลับลูกปืนอีกด้วย นอกจากนี้ การวัดที่แม่นยำยังจำเป็นสำหรับการควบคุมคุณภาพในระหว่างกระบวนการผลิต และสำหรับการเลือกตลับลูกปืนที่เหมาะสมสำหรับการใช้งานเฉพาะ

เครื่องมือที่จำเป็นสำหรับการวัดตลับลูกปืนสแตนเลส

หากต้องการวัดตลับลูกปืนสแตนเลสอย่างแม่นยำ คุณจะต้องมีเครื่องมือต่อไปนี้:

• คาลิปเปอร์: คาลิปเปอร์แบบดิจิตอลหรือเวอร์เนียร์จำเป็นสำหรับการวัดเส้นผ่านศูนย์กลางภายนอก (OD) เส้นผ่านศูนย์กลางภายใน (ID) และความกว้างของตลับลูกปืน ให้การวัดที่แม่นยำและใช้งานง่าย
• ไมโครมิเตอร์: เพื่อการวัดที่แม่นยำยิ่งขึ้น โดยเฉพาะสำหรับตลับลูกปืนขนาดเล็กหรือเมื่อต้องการความแม่นยำสูง ไมโครมิเตอร์คือเครื่องมือที่คุณเลือก สามารถวัดความหนาของตลับลูกปืนและเส้นผ่านศูนย์กลางของลูกบอลได้
• ตัวบ่งชี้การหมุน: ไดอัลอินดิเคเตอร์ใช้ในการวัดการหนีศูนย์ของตลับลูกปืน ซึ่งเป็นปริมาณความเบี่ยงเบนจากวงกลมสมบูรณ์ นี่เป็นสิ่งสำคัญเพื่อให้การทำงานราบรื่นและลดการสั่นสะเทือน
• แผ่นพื้นผิว: แผ่นพื้นผิวให้พื้นผิวเรียบและมั่นคงสำหรับการวัดตลับลูกปืน ช่วยให้มั่นใจในการวัดที่แม่นยำและป้องกันไม่ให้ตลับลูกปืนเคลื่อนที่ในระหว่างกระบวนการวัด

การวัดเส้นผ่านศูนย์กลางภายนอก (OD)

เส้นผ่านศูนย์กลางภายนอกของแบริ่งสแตนเลสคือการวัดพื้นผิวด้านนอกของการแข่งขันด้านนอก หากต้องการวัด OD ให้ทำตามขั้นตอนเหล่านี้:

1. ทำความสะอาดตลับลูกปืนและเครื่องมือวัดเพื่อให้แน่ใจว่าการวัดแม่นยำ
2. เปิดคาลิเปอร์หรือไมโครมิเตอร์ให้กว้างพอที่จะพอดีกับส่วนนอกของตลับลูกปืน
3. วางเครื่องมือวัดเบาๆ รอบๆ วงแหวนด้านนอก โดยตรวจสอบให้แน่ใจว่าอยู่ตรงกลางและตั้งฉากกับแกนของตลับลูกปืน
4. ปิดคาลิปเปอร์หรือไมโครมิเตอร์จนแตะขอบด้านนอกทั้งสองข้าง
5. อ่านค่าการวัดบนหน้าจอหรือสเกลของเครื่องมือวัด ตรวจสอบให้แน่ใจว่าได้บันทึกการวัดอย่างถูกต้อง

การวัดเส้นผ่านศูนย์กลางภายใน (ID)

เส้นผ่านศูนย์กลางด้านในของตลับลูกปืนสแตนเลสคือการวัดพื้นผิวด้านในของการแข่งขันด้านใน หากต้องการวัด ID ให้ทำตามขั้นตอนเหล่านี้:

1. ทำความสะอาดตลับลูกปืนและเครื่องมือวัด
2. ใส่คาลิเปอร์หรือไมโครมิเตอร์เข้าไปในร่องด้านในของตลับลูกปืน ตรวจสอบให้แน่ใจว่าเครื่องมือวัดอยู่ตรงกลางและตั้งฉากกับแกนของตลับลูกปืน
3. เปิดคาลิเปอร์หรือไมโครมิเตอร์จนแตะขอบยางด้านในทั้งสองข้าง
4. อ่านค่าการวัดบนหน้าจอหรือสเกลของเครื่องมือวัด บันทึกการวัดที่แม่นยำ

การวัดความกว้าง

ความกว้างของตลับลูกปืนสแตนเลสคือการวัดระยะห่างระหว่างทั้งสองด้านของตลับลูกปืน หากต้องการวัดความกว้าง ให้ทำตามขั้นตอนเหล่านี้:

1. ทำความสะอาดตลับลูกปืนและเครื่องมือวัด
2. วางคาลิปเปอร์หรือไมโครมิเตอร์ไว้ที่ด้านข้างของตลับลูกปืน โดยต้องแน่ใจว่าตั้งฉากกับแกนของตลับลูกปืน
3. ปิดคาลิปเปอร์หรือไมโครมิเตอร์จนกระทั่งสัมผัสกับทั้งสองด้านของตลับลูกปืน
4. อ่านค่าการวัดบนหน้าจอหรือสเกลของเครื่องมือวัด บันทึกการวัดที่แม่นยำ

การวัดเส้นผ่านศูนย์กลางลูกบอล

เส้นผ่านศูนย์กลางลูกปืนของตลับลูกปืนสแตนเลสคือการวัดเส้นผ่านศูนย์กลางของลูกปืนที่อยู่ภายในตลับลูกปืน หากต้องการวัดเส้นผ่านศูนย์กลางของลูกบอล ให้ทำตามขั้นตอนเหล่านี้:

1. ถอดลูกบอลหนึ่งลูกออกจากตลับลูกปืน ตรวจสอบให้แน่ใจว่าได้จับลูกบอลอย่างระมัดระวังเพื่อหลีกเลี่ยงความเสียหาย
2. ทำความสะอาดลูกบอลและเครื่องมือวัด
3. วางลูกบอลไว้ระหว่างปากของไมโครมิเตอร์ ตรวจสอบให้แน่ใจว่าลูกบอลอยู่ตรงกลางและตั้งฉากกับแกนของไมโครมิเตอร์
4. ปิดไมโครมิเตอร์จนสัมผัสลูกบอลทั้งสองด้าน
5. อ่านค่าการวัดบนหน้าจอหรือสเกลของไมโครมิเตอร์ บันทึกการวัดที่แม่นยำ

การวัดความ Runout

การเบี่ยงเบนหนีศูนย์ของตลับลูกปืนสแตนเลสคือปริมาณความเบี่ยงเบนจากวงกลมสมบูรณ์ หากต้องการวัดความหนีศูนย์ ให้ทำตามขั้นตอนเหล่านี้:

1. ติดตั้งแบริ่งบนแผ่นพื้นผิวหรืออุปกรณ์ติดตั้งที่เหมาะสม ตรวจสอบให้แน่ใจว่าตลับลูกปืนอยู่ตรงกลางและแน่นหนา
2. วางตัวบ่งชี้การหมุนบนวงแหวนด้านนอกของแบริ่ง ตรวจสอบให้แน่ใจว่าปลายตัวบ่งชี้สัมผัสกับพื้นผิวของวงแหวน
3. หมุนตลับลูกปืนช้าๆ ด้วยมือ ขณะที่แบริ่งหมุน ตัวระบุหน้าปัดจะแสดงปริมาณการส่าย
4. อ่านค่าสูงสุดและต่ำสุดบนตัวบ่งชี้หน้าปัด ความแตกต่างระหว่างการอ่านค่าสูงสุดและต่ำสุดคือการเบี่ยงเบนการหมุนของตลับลูกปืน

การเลือกแบริ่งที่เหมาะสมตามการวัด

เมื่อคุณวัดตลับลูกปืนสแตนเลสแล้ว คุณสามารถใช้การวัดเพื่อเลือกตลับลูกปืนที่เหมาะกับการใช้งานของคุณได้ พิจารณาปัจจัยต่อไปนี้:

• กำลังรับน้ำหนัก: ความสามารถในการรับน้ำหนักของตลับลูกปืนจะขึ้นอยู่กับขนาด วัสดุ และการออกแบบ ตรวจสอบให้แน่ใจว่าได้เลือกตลับลูกปืนที่มีความสามารถในการรับน้ำหนักที่เหมาะสมกับการใช้งานของคุณ
• คะแนนความเร็ว: อัตราความเร็วของตลับลูกปืนคือความเร็วสูงสุดที่สามารถทำงานได้อย่างปลอดภัย ตรวจสอบให้แน่ใจว่าได้เลือกตลับลูกปืนที่มีอัตราความเร็วที่เหมาะสมกับการใช้งานของคุณ
• การกวาดล้าง: ระยะห่างของแบริ่งคือจำนวนช่องว่างระหว่างการแข่งขันด้านในและด้านนอก ตรวจสอบให้แน่ใจว่าได้เลือกตลับลูกปืนที่มีระยะห่างที่เหมาะสมสำหรับการใช้งานของคุณ
• การซีลและการหล่อลื่น: การซีลและการหล่อลื่นของตลับลูกปืนมีความสำคัญต่อการป้องกันการปนเปื้อนและลดแรงเสียดทาน ตรวจสอบให้แน่ใจว่าได้เลือกตลับลูกปืนที่มีการซีลและการหล่อลื่นที่เหมาะสมกับการใช้งานของคุณ

บทสรุป

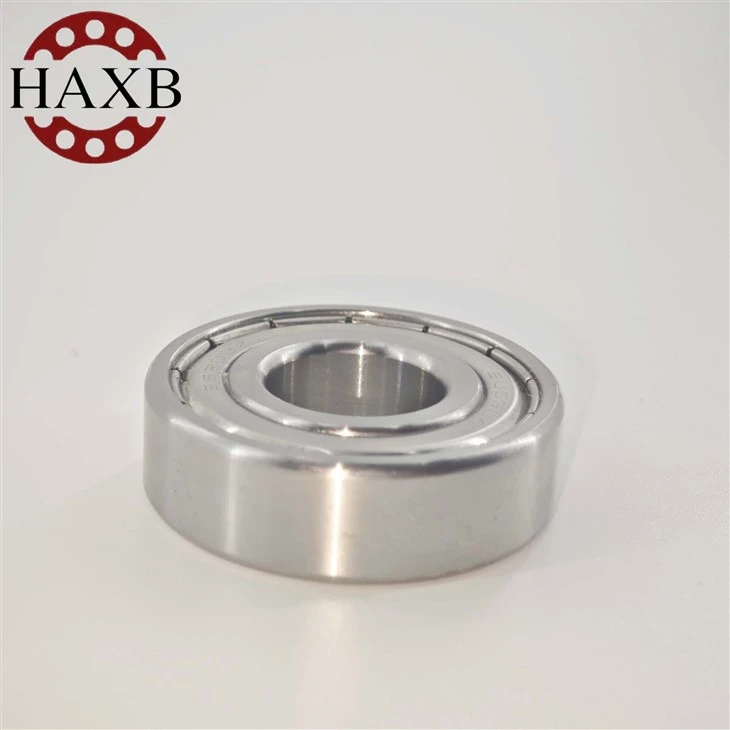

การวัดตลับลูกปืนสแตนเลสอย่างแม่นยำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจว่าสวมใส่ได้พอดี ประสิทธิภาพ และอายุการใช้งานที่ยาวนานในการใช้งานต่างๆ ด้วยการทำตามขั้นตอนที่ระบุไว้ในบล็อกนี้และใช้เครื่องมือที่เหมาะสม คุณจะสามารถวัดตลับลูกปืนสแตนเลสได้อย่างแม่นยำ ที่บริษัทของเรา เรามีตลับลูกปืนสแตนเลสคุณภาพสูงหลากหลายประเภท รวมถึงตลับลูกปืนเม็ดกลม SS6203ZZ คุณภาพสูง,ลูกปืนสแตนเลส SS6205ZZ, และตลับลูกปืนเม็ดกลมร่องลึก 6004ZZ. หากคุณมีคำถามหรือต้องการความช่วยเหลือในการเลือกตลับลูกปืนที่เหมาะสมสำหรับการใช้งานของคุณ โปรดติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันตลับลูกปืนที่เหมาะกับความต้องการของคุณ

อ้างอิง

• คู่มือเครื่องจักร ฉบับที่ 31
• คู่มือการติดตั้งและบำรุงรักษาตลับลูกปืน SKF
• คู่มือการวัดที่แม่นยำ มิตูโตโย
