ลักษณะการสั่นสะเทือนของตลับลูกปืนลูกกลิ้งเป็นอย่างไร?

ในฐานะซัพพลายเออร์ตลับลูกปืนลูกกลิ้งที่มีประสบการณ์สูง ฉันได้เห็นโดยตรงถึงบทบาทที่สำคัญของส่วนประกอบเหล่านี้ในการใช้งานทางอุตสาหกรรมนับไม่ถ้วน แบริ่งลูกกลิ้งได้รับการออกแบบมาเพื่อลดแรงเสียดทานระหว่างชิ้นส่วนที่เคลื่อนไหว ช่วยให้การทำงานในเครื่องจักรต่างๆ ราบรื่นและมีประสิทธิภาพ ลักษณะสำคัญประการหนึ่งที่กำหนดประสิทธิภาพและความน่าเชื่อถือของแบริ่งลูกกลิ้งคือลักษณะการสั่นสะเทือน ในบล็อกโพสต์นี้ ฉันจะเจาะลึกลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้ง สำรวจว่าพวกมันคืออะไร เหตุใดจึงมีความสำคัญ และพวกมันจะส่งผลต่อการปฏิบัติงานของคุณอย่างไร

ทำความเข้าใจเกี่ยวกับการสั่นสะเทือนในตลับลูกปืนลูกกลิ้ง

การสั่นสะเทือนในแบริ่งลูกกลิ้งเป็นปรากฏการณ์ที่ซับซ้อนซึ่งอาจเกิดจากปัจจัยหลายประการ ที่แกนกลาง การสั่นสะเทือนเป็นผลมาจากแรงไดนามิกที่กระทำต่อส่วนประกอบตลับลูกปืนขณะหมุน แรงเหล่านี้สามารถเกิดขึ้นได้จากปัจจัยภายใน เช่น ปฏิสัมพันธ์ระหว่างองค์ประกอบที่กลิ้งกับสนามแข่ง หรือปัจจัยภายนอก เช่น การวางตำแหน่งที่ไม่ตรง ความไม่สมดุล หรือการสั่นพ้องในเครื่องจักรโดยรอบ

เมื่อแบริ่งลูกกลิ้งทำงาน องค์ประกอบที่กลิ้ง (ลูกกลิ้งหรือเข็ม) จะเคลื่อนที่ไปตามรางน้ำ ทำให้เกิดชุดการกระแทกและการสั่นสะเทือน การสั่นสะเทือนเหล่านี้สามารถแบ่งได้เป็นประเภทต่างๆ ตามความถี่และแอมพลิจูด การสั่นสะเทือนความถี่ต่ำ โดยทั่วไปจะต่ำกว่า 1,000 เฮิรตซ์ มักเกี่ยวข้องกับความไม่สมดุลทางกล การวางแนวที่ไม่ตรง หรือการหลวมในตลับลูกปืนหรือโครงสร้างการติดตั้ง ในทางกลับกัน การสั่นสะเทือนความถี่สูงอาจเกิดจากข้อบกพร่องที่พื้นผิว เช่น รอยขีดข่วน รอยบุบ หรือการหลุดร่อนบนทางวิ่งหรือองค์ประกอบการหมุน

ความสำคัญของการวิเคราะห์การสั่นสะเทือน

การวิเคราะห์การสั่นสะเทือนเป็นเครื่องมือที่มีประสิทธิภาพในการตรวจสอบสภาพของแบริ่งลูกกลิ้งและตรวจจับปัญหาที่อาจเกิดขึ้นก่อนที่จะนำไปสู่ความล้มเหลวอย่างรุนแรง ด้วยการวิเคราะห์สัญญาณการสั่นสะเทือนที่เกิดจากตลับลูกปืน จึงสามารถระบุประเภทและความรุนแรงของการสั่นสะเทือน รวมถึงสาเหตุที่ซ่อนอยู่ได้ ข้อมูลนี้สามารถใช้เพื่อจัดกำหนดการกิจกรรมการบำรุงรักษา เปลี่ยนส่วนประกอบที่สึกหรอหรือเสียหาย และเพิ่มประสิทธิภาพการทำงานของเครื่องจักร

ข้อดีหลักประการหนึ่งของการวิเคราะห์การสั่นสะเทือนคือความสามารถในการตรวจจับสัญญาณเริ่มต้นของความเสียหายของตลับลูกปืน ในระยะแรกของความล้มเหลวของตลับลูกปืน ระดับการสั่นสะเทือนอาจค่อนข้างต่ำและยากต่อการตรวจจับด้วยวิธีอื่น อย่างไรก็ตาม เมื่อความเสียหายดำเนินไป ระดับการสั่นสะเทือนจะเพิ่มขึ้น และความถี่ลักษณะเฉพาะที่เกี่ยวข้องกับความเสียหายประเภทใดประเภทหนึ่งจะเด่นชัดมากขึ้น ด้วยการตรวจสอบสัญญาณการสั่นสะเทือนเมื่อเวลาผ่านไป คุณสามารถติดตามความคืบหน้าของความเสียหายและดำเนินการที่เหมาะสมก่อนที่ตลับลูกปืนจะล้มเหลวโดยสิ้นเชิง

การประยุกต์ใช้การวิเคราะห์การสั่นสะเทือนที่สำคัญอีกประการหนึ่งคือการวินิจฉัยปัญหาที่เกี่ยวข้องกับตลับลูกปืน ด้วยการวิเคราะห์สเปกตรัมการสั่นสะเทือน คุณสามารถระบุความถี่และรูปแบบเฉพาะที่เกี่ยวข้องกับความเสียหายของตลับลูกปืนประเภทต่างๆ ได้ เช่น ข้อบกพร่องของการแข่งขันภายใน ข้อบกพร่องของการแข่งขันด้านนอก หรือข้อบกพร่องขององค์ประกอบการหมุน ข้อมูลนี้สามารถใช้เพื่อระบุสาเหตุของปัญหาและพัฒนาแนวทางแก้ไขที่ตรงเป้าหมาย

ปัจจัยที่ส่งผลต่อลักษณะการสั่นสะเทือน

ลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้งอาจได้รับอิทธิพลจากปัจจัยหลายประการ รวมถึงการออกแบบและโครงสร้างของแบริ่ง สภาพการทำงาน และคุณภาพของการหล่อลื่น ต่อไปนี้เป็นปัจจัยสำคัญบางประการที่อาจส่งผลต่อลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้ง:

• การออกแบบแบริ่ง:การออกแบบแบริ่งลูกกลิ้ง รวมถึงประเภทขององค์ประกอบการกลิ้ง จำนวนองค์ประกอบการกลิ้ง และรูปทรงของร่องน้ำ อาจมีผลกระทบอย่างมากต่อลักษณะการสั่นสะเทือน ตัวอย่างเช่น ตลับลูกปืนที่มีองค์ประกอบการหมุนจำนวนมากกว่ามักจะมีระดับการสั่นสะเทือนต่ำกว่าตลับลูกปืนที่มีองค์ประกอบการหมุนจำนวนน้อยกว่า ในทำนองเดียวกัน ตลับลูกปืนที่มีรูปทรงของร่องน้ำที่ปรับให้เหมาะสมยิ่งขึ้นสามารถลดแรงกดสัมผัสระหว่างองค์ประกอบที่กลิ้งและร่องน้ำ ส่งผลให้ระดับการสั่นสะเทือนลดลง
• สภาพการทำงาน:สภาพการทำงาน เช่น ความเร็ว โหลด และอุณหภูมิ อาจส่งผลต่อลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้งได้เช่นกัน ความเร็วสูงและภาระหนักสามารถเพิ่มแรงไดนามิกที่กระทำต่อตลับลูกปืน ส่งผลให้ระดับการสั่นสะเทือนสูงขึ้น ในทำนองเดียวกัน อุณหภูมิสูงอาจทำให้น้ำมันหล่อลื่นเสื่อมสภาพ ส่งผลให้ประสิทธิภาพในการลดแรงเสียดทานและการสั่นสะเทือนลดลง
• การหล่อลื่น:คุณภาพและปริมาณของการหล่อลื่นอาจส่งผลกระทบอย่างมีนัยสำคัญต่อลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้ง การหล่อลื่นที่เหมาะสมจะช่วยลดแรงเสียดทานระหว่างองค์ประกอบลูกกลิ้งและสนามแข่ง รวมทั้งกระจายความร้อนและป้องกันการสึกหรอ การหล่อลื่นที่ไม่เพียงพออาจนำไปสู่การเสียดสีที่เพิ่มขึ้น อุณหภูมิที่สูงขึ้น และระดับการสั่นสะเทือนที่รุนแรงยิ่งขึ้น ในทางกลับกัน การหล่อลื่นมากเกินไปอาจทำให้เกิดปัญหา เช่น การเกิดฟอง การปั่นป่วน และการลากที่เพิ่มขึ้น ซึ่งอาจส่งผลต่อลักษณะการสั่นสะเทือนของตลับลูกปืนด้วย

เทคนิคการตรวจสอบการสั่นสะเทือน

มีเทคนิคหลายประการในการตรวจสอบลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้ง แต่ละเทคนิคมีข้อดีและข้อจำกัดของตัวเอง ต่อไปนี้คือเทคนิคบางส่วนที่ใช้บ่อยที่สุด:

• มาตรความเร่ง:มาตรความเร่งเป็นเซ็นเซอร์ที่ใช้กันอย่างแพร่หลายสำหรับการตรวจสอบการสั่นสะเทือน โดยจะวัดความเร่งของตัวเรือนตลับลูกปืนซึ่งสัมพันธ์โดยตรงกับระดับการสั่นสะเทือน สามารถติดตั้งมาตรความเร่งบนตัวเรือนแบริ่งได้หลายวิธี เช่น การติดด้วยกาว การติดตั้งแบบแม่เหล็ก หรือการติดตั้งแบบสตั๊ด
• เครื่องวัดการสั่นสะเทือนดอปเปลอร์เลเซอร์:ไวโบรมิเตอร์แบบเลเซอร์ดอปเปลอร์เป็นเซ็นเซอร์แบบไม่สัมผัสซึ่งวัดความเร็วการสั่นสะเทือนของพื้นผิวโดยใช้เอฟเฟกต์ดอปเปลอร์ มีข้อได้เปรียบเหนือมาตรความเร่งหลายประการ รวมถึงความไวที่สูงกว่า การวัดแบบไม่สัมผัส และความสามารถในการวัดการสั่นสะเทือนที่จุดเฉพาะบนตลับลูกปืน
• เซ็นเซอร์ปล่อยเสียง:เซ็นเซอร์ปล่อยเสียงจะตรวจจับคลื่นความเค้นความถี่สูงที่เกิดจากการเสียรูปและการแตกหักของวัสดุ สามารถใช้เพื่อตรวจจับสัญญาณเริ่มต้นของความเสียหายของตลับลูกปืน เช่น การแตกร้าวหรือการหลุดร่อน ก่อนที่ระดับการสั่นสะเทือนจะเพิ่มขึ้นอย่างมาก

แบริ่งลูกกลิ้งและประสิทธิภาพการสั่นสะเทือนของเรา

ที่บริษัทของเรา เราเข้าใจถึงความสำคัญของประสิทธิภาพการสั่นสะเทือนในแบริ่งลูกกลิ้ง นั่นเป็นเหตุผลที่เรานำเสนอตลับลูกปืนลูกกลิ้งคุณภาพสูงที่หลากหลาย ซึ่งออกแบบมาเพื่อลดการสั่นสะเทือนและรับประกันการทำงานที่ราบรื่นและเชื่อถือได้ ตลับลูกปืนของเราผลิตขึ้นโดยใช้เทคโนโลยีล่าสุดและวัสดุคุณภาพสูงสุด ทำให้มั่นใจได้ถึงประสิทธิภาพและความทนทานที่ยอดเยี่ยม

หนึ่งในผลิตภัณฑ์ยอดนิยมของเราคือCF10ลูกปืนลูกกลิ้งบังคับเลี้ยว. ตลับลูกปืนนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานบังคับเลี้ยว ซึ่งจำเป็นต้องมีการสั่นสะเทือนต่ำและความแม่นยำสูง มีการออกแบบที่เป็นเอกลักษณ์ซึ่งช่วยลดแรงเสียดทานและลดการสั่นสะเทือน ทำให้มั่นใจได้ถึงการบังคับเลี้ยวที่ราบรื่นและตอบสนองได้ดี

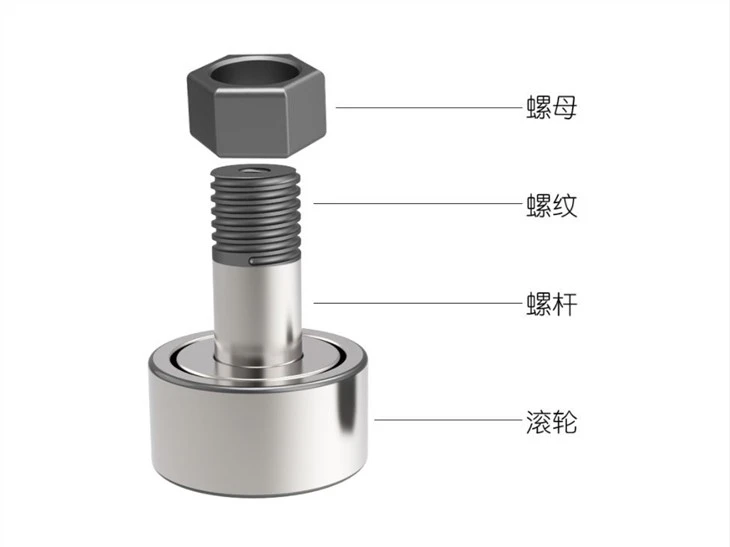

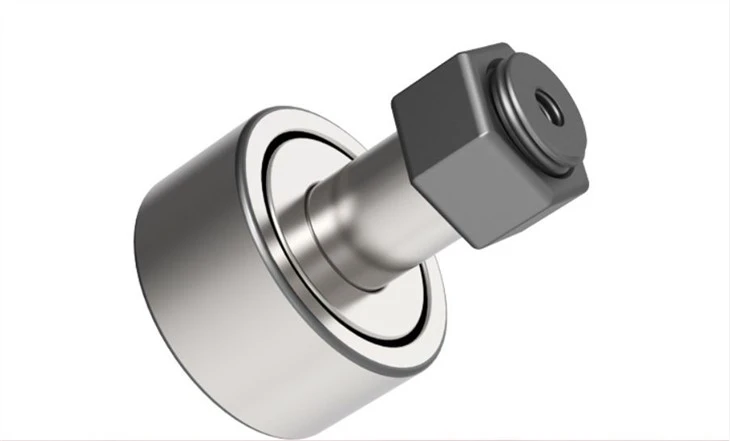

อีกหนึ่งผลิตภัณฑ์ที่เราภูมิใจนำเสนอก็คือแบริ่งลูกกลิ้ง CF3. ตลับลูกปืนนี้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย รวมถึงระบบสายพานลำเลียง เครื่องมือกล และเครื่องยนต์ของยานยนต์ ให้ประสิทธิภาพการสั่นสะเทือนที่ยอดเยี่ยม ด้วยการออกแบบที่ปรับให้เหมาะสมและโครงสร้างคุณภาพสูง

บทสรุป

โดยสรุป ลักษณะการสั่นสะเทือนของแบริ่งลูกกลิ้งเป็นปัจจัยสำคัญที่อาจส่งผลกระทบอย่างมากต่อประสิทธิภาพและความน่าเชื่อถือ ด้วยการทำความเข้าใจปัจจัยที่ส่งผลต่อการสั่นสะเทือน การใช้เทคนิคการวิเคราะห์การสั่นสะเทือนเพื่อตรวจสอบสภาพของตลับลูกปืน และการเลือกตลับลูกปืนคุณภาพสูงที่มีประสิทธิภาพการสั่นสะเทือนที่ยอดเยี่ยม จึงเป็นไปได้ที่รับประกันการทำงานของเครื่องจักรของคุณได้อย่างราบรื่นและมีประสิทธิภาพ

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับแบริ่งลูกกลิ้งของเราหรือมีคำถามใดๆ เกี่ยวกับลักษณะการสั่นสะเทือน โปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมเสมอที่จะช่วยเหลือคุณและมอบโซลูชั่นที่ดีที่สุดสำหรับความต้องการเฉพาะของคุณ เราหวังว่าจะมีโอกาสได้ร่วมงานกับคุณและช่วยให้คุณบรรลุเป้าหมาย

อ้างอิง

• แฮร์ริส TA และ Kotzalas มินนิโซตา (2550) การวิเคราะห์แบริ่งกลิ้ง จอห์น ไวลีย์ แอนด์ ซันส์
• แรนดัลล์ RB และแอนโทนี เจ. (2011) ลายเซ็นการสั่นสะเทือนของแบริ่งองค์ประกอบกลิ้งและการวินิจฉัย ระบบเครื่องกลและการประมวลผลสัญญาณ 25(8) 2787-2820
• Tandon, N. และ Choudhury, A. (1999) การทบทวนวิธีการวัดการสั่นสะเทือนและเสียงเพื่อการตรวจจับข้อบกพร่องในตลับลูกปืนกลิ้ง ไทรโบโลยีอินเตอร์เนชั่นแนล, 32(1), 41-52.
